Anleitung – Austausch des iPhone XS Max-Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr bei einem defekten Akku.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (außen)<br/>– Tri-Point-/Y-Schraubendreher (innen)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, zum Beispiel ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben an der Unterseite (neben dem Ladeanschluss).
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn, damit die wasserdichte Klebeschicht weicher wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf auf den Bildschirm und ziehen Sie vorsichtig daran, bis sich zwischen Glas und Rahmen eine kleine Lücke bildet.
– Aufschneiden: Stecken Sie vorsichtig ein Plastikplektrum in die Öffnung und führen Sie es entlang der Ränder, um den Kleber durchzuschneiden.
Wichtig: Stecken Sie das Plektrum auf der rechten Seite nicht zu tief hinein, da dort empfindliche Verbindungskabel verlaufen.<br/>Dies gilt auch für den oberen Rand des Bildschirms im Bereich des Face-ID-Moduls.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der rechten Seite liegen sollte. Der Bildschirm klappt also nach rechts auf.<br/>Lehnen Sie den Bildschirm sanft an etwas an, damit die Kabel nicht unter Spannung geraten. Klappen Sie den Bildschirm niemals weiter als 90° auf, um Schäden zu vermeiden.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Beginnen Sie immer damit, die Batterie abzuklemmen.
– Schrauben Sie die Metallabdeckplatte des Batterieanschlusses ab (meist Y-Schrauben) und entfernen Sie die Platte.
– Lösen Sie den Akkuanschluss vorsichtig mit einem Kunststoffwerkzeug vom Mainboard.
– Entfernen Sie anschließend die Abdeckung, die die Bildschirmanschlüsse verdeckt.
– Trennen Sie alle Bildschirmkabel vorsichtig vom Motherboard.
– Trennen Sie abschließend den Stecker des Sensor-/Face-ID-Moduls (das Kabel, das zur Oberseite des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen

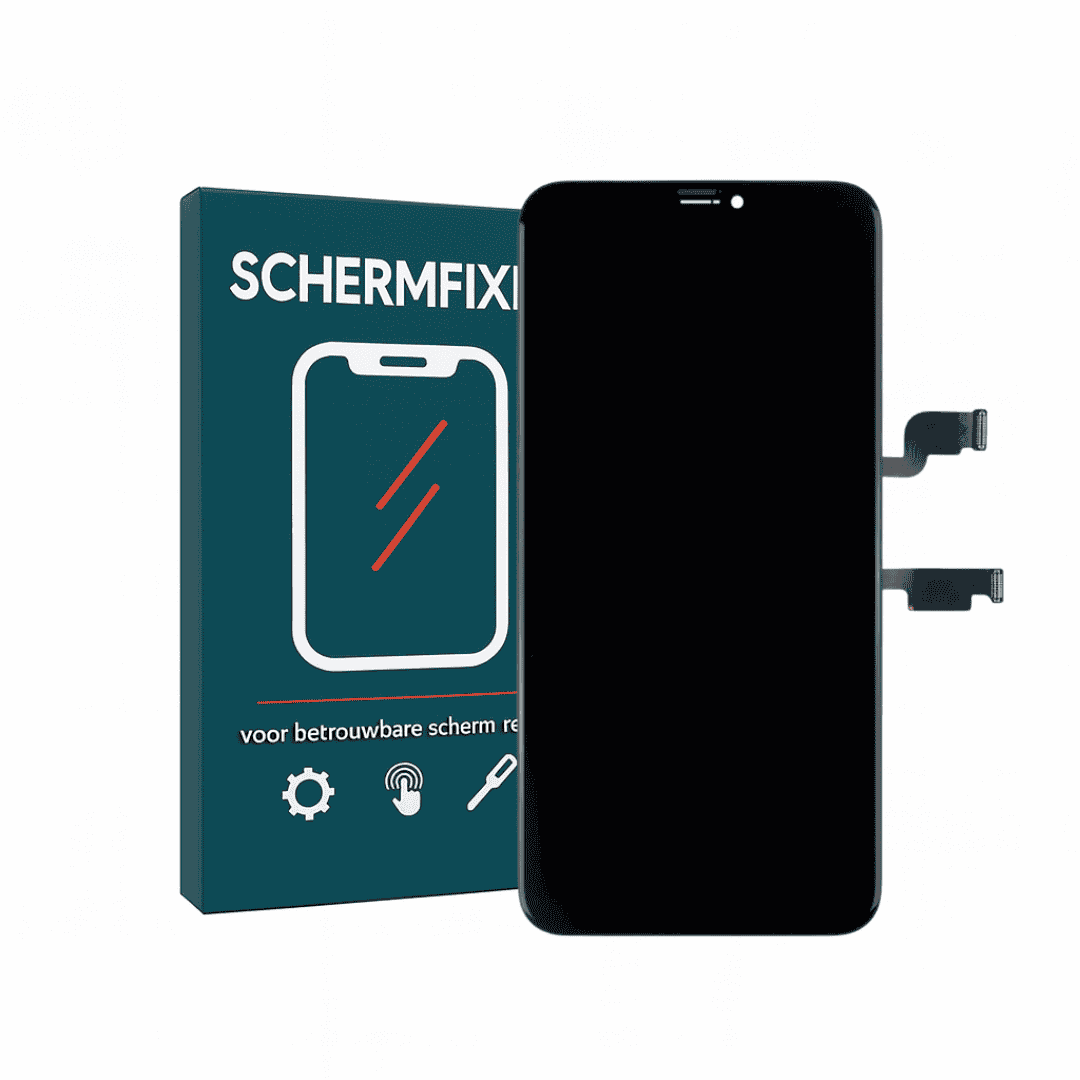

Neue Displays werden in der Regel „unbestückt“ geliefert. Du musst den Ohrlautsprecher und das Sensor-/Face-ID-Modul vom alten Display auf das neue Display übertragen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, da Teile möglicherweise festgeklebt sind.
– Lösen Sie das Mikrofon und die Sensoren (wie z. B. den Licht- und Näherungssensor) vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es wieder fest.
Wichtig:<br/>– Die Face ID-Hardware ist sehr empfindlich und bei Beschädigung nicht reparierbar. Gehen Sie daher mit äußerster Sorgfalt vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

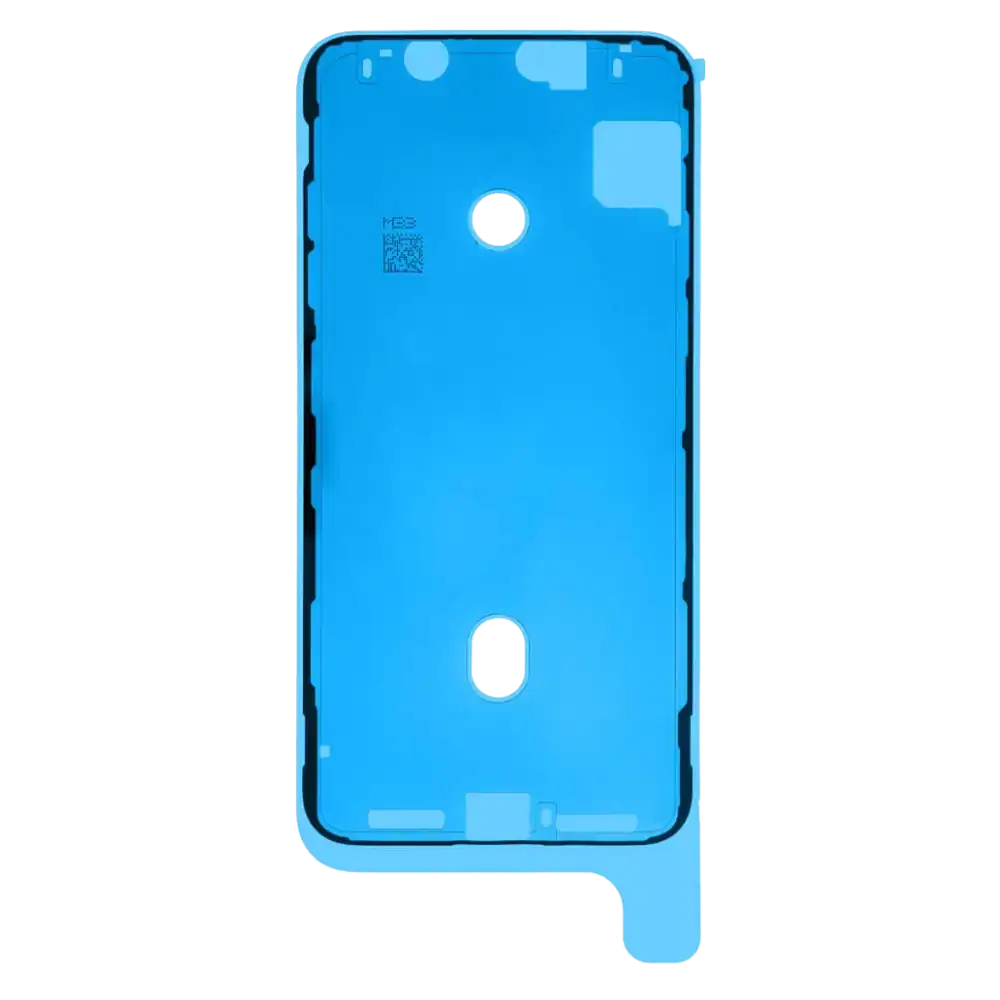

– Bringen Sie, falls vorhanden, einen neuen wasserfesten Rahmenaufkleber an.
– Schließen Sie die Kabel des neuen Bildschirms sowie des umgesetzten Sensor-/Face-ID-Moduls wieder an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss wieder an.
– Schrauben Sie alle Metallabdeckungen wieder an ihren Platz.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Meistens sitzt dann ein Stecker nicht richtig. Drücken Sie alle Stecker noch einmal vorsichtig fest.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnen Sie dabei am oberen Rand. Sie hören leise „Klickgeräusche“, wenn der Bildschirm in den Rahmen einrastet.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
