Anleitung – iPhone 13 mini: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr bei einem defekten Akku.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem Ladeanschluss.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn, um den wasserfesten Kleber weicher zu machen.
– Einen Spalt schaffen: Setzen Sie den Saugnapf an der Unterseite des Bildschirms an und ziehen Sie vorsichtig nach oben, bis ein kleiner Spalt entsteht.
– Ablösen: Schieben Sie ein Plastikplektrum entlang der Ränder, um den Kleber vorsichtig abzulösen.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da dort empfindliche Verbindungskabel verlaufen.<br/>Auch am oberen Rand des Bildschirms befinden sich Face-ID-Komponenten, die anfällig für Beschädigungen sind.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Neigen Sie den Bildschirm leicht, damit die Kabel nicht zu straff werden.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Schrauben Sie die Metallabdeckung, die den Batterieanschluss abdeckt, ab (meist Y-Schrauben) und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig von der Hauptplatine.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Lösen Sie alle Bildschirmkabel vorsichtig.
– Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel oben am Bildschirm).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen
Neue Displays werden ohne Komponenten geliefert. Sie müssen den Ohrlautsprecher und das Sensor-/Face-ID-Modul vom alten Display übertragen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor und den Lichtsensor vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm auf und schrauben Sie es fest.
Wichtig:<br/>– Die Face ID-Hardware ist sehr empfindlich und bei Beschädigung irreparabel. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Reinigen Sie den Rahmen und entfernen Sie alle alten Klebereste.

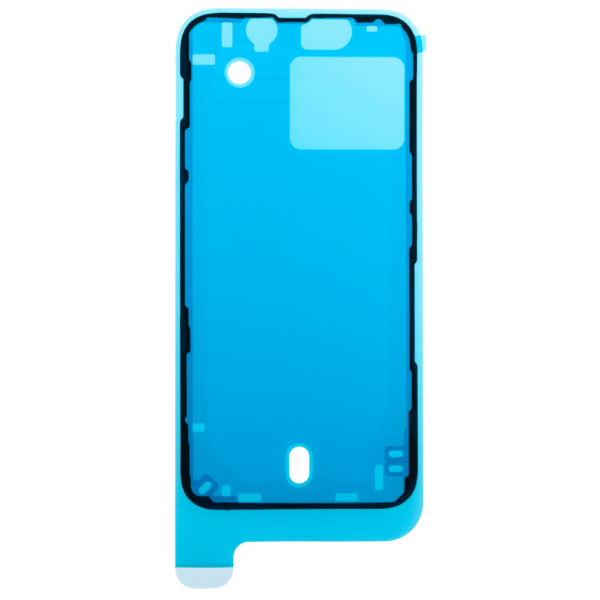

– Bringen Sie gegebenenfalls einen neuen wasserfesten Rahmenaufkleber an.
– Schließen Sie die Bildschirmkabel und das Sensormodul des neuen Bildschirms an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss an.
– Bringen Sie alle Metallabdeckungen wieder an ihrem Platz an.
Testen:<br/>– Schalten Sie das iPhone ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Oft ist ein Stecker nicht vollständig eingerastet – drücken Sie ihn vorsichtig noch einmal fest.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnend am oberen Rand. Sie hören leise Klicks, wenn der Bildschirm richtig in den Rahmen einrastet.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite fest.
|
