Anleitung – iPhone 15 Pro: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem USB-C-Anschluss.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht, damit der wasserfeste Kleber weicher wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf an der Unterseite des Bildschirms an und ziehen Sie vorsichtig nach oben, bis sich eine kleine Lücke bildet.
– Ablösen: Schieben Sie ein Plastikplektrum entlang der Ränder, um den Kleber abzulösen.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da dort die empfindlichen Bildschirmkabel verlaufen.<br/>Oben befinden sich außerdem empfindliche Face-ID- und Sensormodule.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Stützen Sie den Bildschirm an etwas an, damit die Flexkabel nicht belastet werden.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Schrauben Sie die Metallabdeckung, die den Batterieanschluss schützt, ab (meist Y-Schrauben) und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig.
– Entfernen Sie anschließend die Metallabdeckung über den Bildschirmanschlüssen.
– Trennen Sie alle Bildschirmkabel vorsichtig vom Motherboard.
– Trennen Sie anschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel oben am Bildschirm).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen
Das neue Display wird ohne Face-ID-/Ohrhörer-/Sensormodul geliefert. Dieses musst du also selbst umbauen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie die Umgebung leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor und den Lichtsensor vorsichtig.
– Setzen Sie das komplette Modul auf den neuen Bildschirm und schrauben Sie es wieder fest.
Wichtig:<br/>– Face ID ist äußerst empfindlich. Eine Beschädigung ist dauerhaft und kann nicht behoben werden. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Reinigen Sie den Rahmen und entfernen Sie alle alten Klebereste.

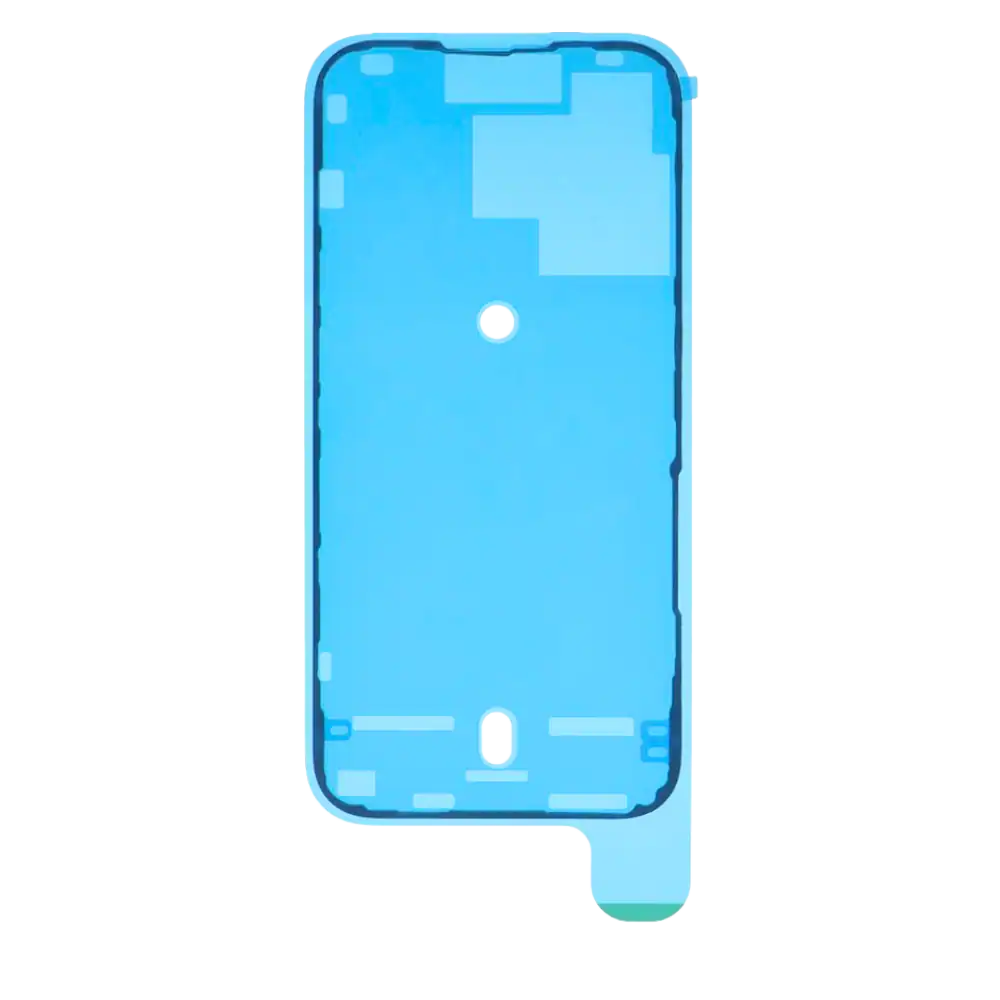

– Verwenden Sie, falls vorhanden, einen neuen wasserfesten Rahmenaufkleber.
– Schließen Sie die Bildschirmkabel und das Sensormodul an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss an.
– Schrauben Sie alle Schutzplatten wieder fest.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of alles werkt.
– Werkt iets niet? In 90% van de gevallen zit een connector niet volledig vast — druk deze nogmaals aan.
– Drücken Sie anschließend den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
