Anleitung – iPhone 15 Pro Max: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem USB-C-Anschluss.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht, damit der wasserfeste Kleber weicher wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf an der Unterseite an und ziehen Sie vorsichtig nach oben, bis eine kleine Öffnung entsteht.
– Ablösen: Führen Sie ein Plastikplektrum entlang des gesamten Randes, um den Kleber vorsichtig abzulösen.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da dort die empfindlichen Flexkabel des Displays verlaufen.<br/>Auch an der Oberseite befinden sich empfindliche Face-ID- und Sensorkomponenten.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Stützen Sie den Bildschirm gegen etwas ab, damit die Kabel nicht unter Spannung geraten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Schrauben Sie die Metallabdeckung, die den Batterieanschluss schützt, ab (meist Y-Schrauben) und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Trennen Sie alle Bildschirmkabel vom Motherboard.
– Trennen Sie anschließend den Stecker des Sensor-/Face-ID-Moduls (das Kabel, das zur Oberseite des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen
Das neue Display wird ohne Lautsprecher-/Face-ID-/Sensor-Modul geliefert. Sie müssen dieses also selbst umbauen.
– Schrauben Sie das gesamte Modul von der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, um eventuelle Klebereste zu lösen.
– Lösen Sie den Näherungssensor, den Lichtsensor, das Mikrofon und andere Komponenten vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm auf und schrauben Sie es fest.
Wichtig:<br/>– Das Face-ID-Modul ist äußerst empfindlich und kann bei Beschädigung nicht repariert werden. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

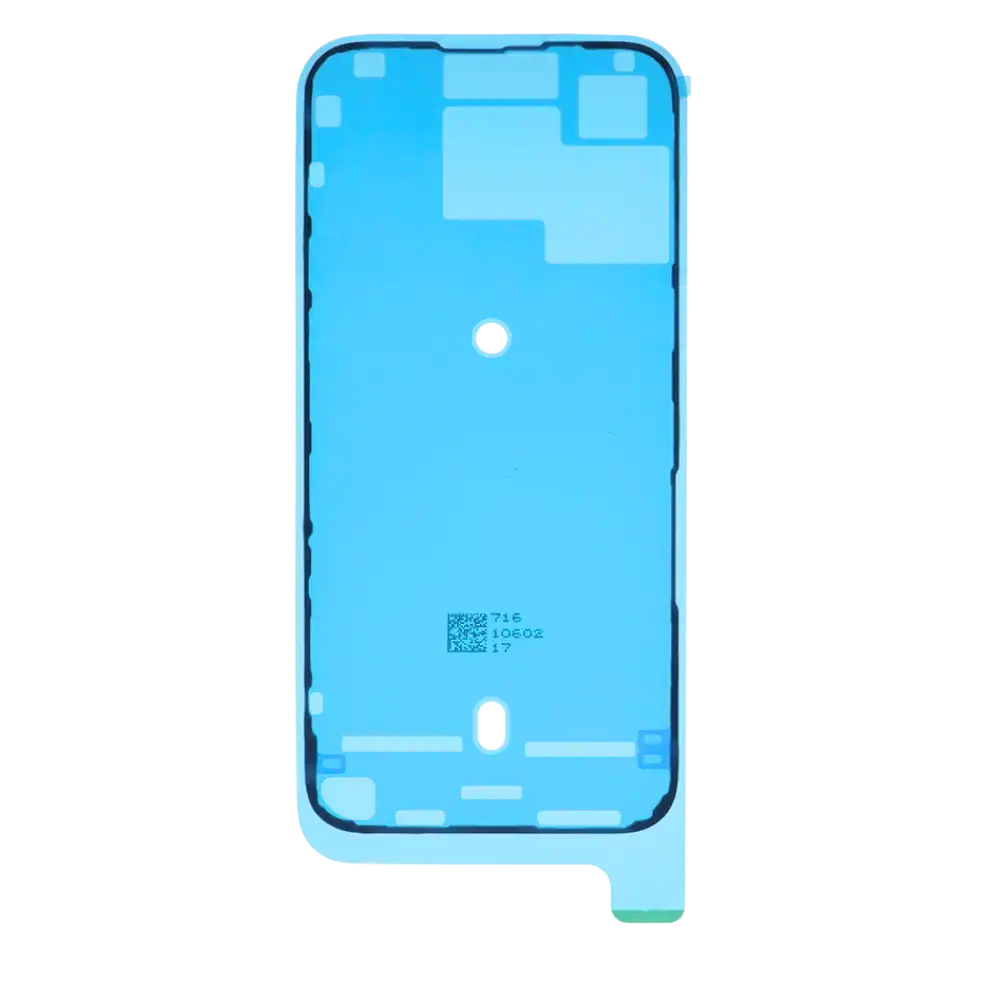

– Bringen Sie, falls vorhanden, einen neuen wasserfesten Rahmenaufkleber an.
– Schließen Sie alle Bildschirmkabel sowie das Sensormodul wieder an die Hauptplatine an.
– Schließen Sie zum Schluss die Batterie an.
– Schrauben Sie alle Metallabdeckungen wieder an ihren Platz.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm funktioniert.<br/>– Funktioniert etwas nicht? Dann ist ein Stecker wahrscheinlich nicht vollständig eingerastet – drücken Sie ihn erneut fest.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
