Anleitung – iPhone 11 Pro: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert die Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, mit Ausnahme der Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitz-Schraubendreher (für das Innere)<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle (z. B. ein Föhn)
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden sternförmigen Schrauben an der Unterseite (neben der Ladeöffnung).
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn. Dadurch wird die wasserfeste Klebeschicht weicher.
– Eine Lücke schaffen: Setzen Sie den Saugnapf auf den Bildschirm und ziehen Sie vorsichtig daran, bis zwischen dem Glas und dem Rahmen eine minimale Lücke entsteht.
– Aufschneiden: Stecken Sie das Plektrum vorsichtig in die Öffnung und führen Sie es entlang der Ränder, um den Kleber durchzuschneiden.
Wichtig: Stecken Sie das Plektrum auf der rechten Seite nicht zu tief hinein – dort befinden sich die empfindlichen Verbindungskabel.<br/>Dies gilt auch für den oberen Rand des Bildschirms im Bereich des Face-ID-Moduls.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei sich der „Buchrücken“ auf der rechten Seite befindet. Der Bildschirm klappt also nach rechts auf.<br/>Lehnen Sie den Bildschirm irgendwo an, damit die Kabel nicht unter Spannung geraten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf, um Kabelschäden zu vermeiden.
————————————
Schritt 3: Kabel lösen
Bevor du fortfährst, musst du den Strom abschalten.
– Akku: Schrauben Sie die Abdeckplatte des Akkuanschlusses ab (meist Y-Schrauben) und entfernen Sie sie. Lösen Sie anschließend den Akkuanschluss vorsichtig von der Hauptplatine.
– Abschirmung: Schrauben Sie die Metallabdeckung über den Abschirmungsanschlüssen ab. Entfernen Sie die Abdeckung und lösen Sie alle Abschirmungskabel.
– Sensoren: Trennen Sie abschließend den Stecker des Sensor-/Face-ID-Moduls (das Kabel, das zur Oberkante des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen

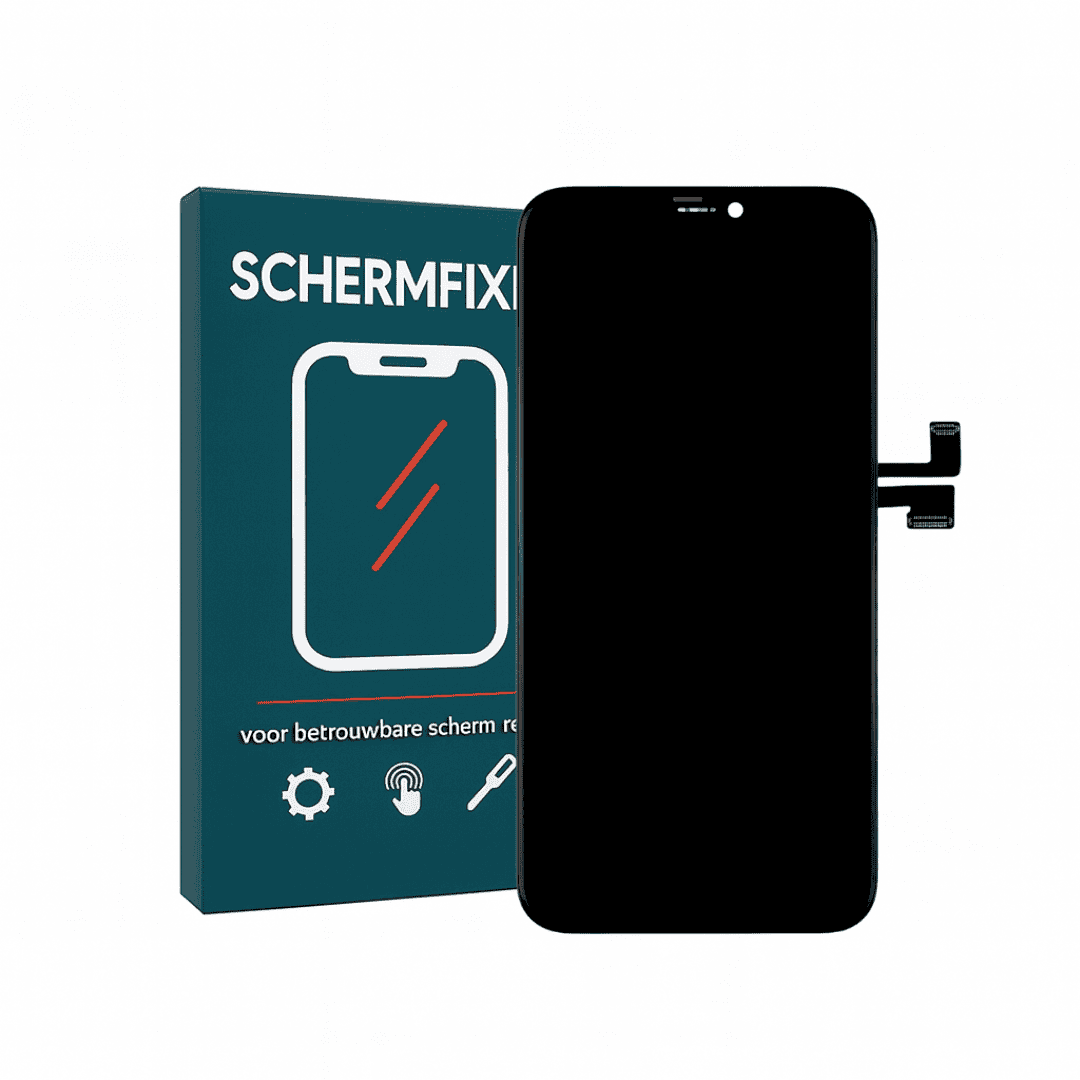

Neue Displays werden ohne Zubehör geliefert – du musst also den Ohrlautsprecher und das Sensor-/Face-ID-Modul vom alten auf das neue Display übertragen.
– Schrauben Sie das Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, da einige Teile festgeklebt sind.
– Lösen Sie das Mikrofon, den Näherungssensor und andere Sensoren vorsichtig.
– Setzen Sie das komplette Modul auf den neuen Bildschirm und schrauben Sie es wieder fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich und kann bei einer Beschädigung NICHT repariert werden. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.
– Bringen Sie gegebenenfalls einen neuen, wasserfesten Rahmenaufkleber an.
– Schließen Sie die Kabel des neuen Bildschirms und des umgesetzten Sensormoduls wieder an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss wieder an.
– Schrauben Sie alle Metallabdeckungen wieder an ihren Platz.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm funktioniert.<br/>– Funktioniert etwas nicht? Dann sitzt meist ein Stecker nicht richtig fest. Drücken Sie ihn vorsichtig fest.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnen Sie dabei am oberen Rand. Meistens hört man leise Klicks, wenn der Bildschirm richtig in den Rahmen einrastet.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
