Anleitung – iPhone 13 Pro Max: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben an der Unterseite (neben dem Ladeanschluss) und entfernen Sie sie.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn, damit der wasserfeste Kleber weicher wird.
– Einen Spalt schaffen: Setzen Sie den Saugnapf an der Unterseite des Bildschirms an und ziehen Sie vorsichtig nach oben, bis ein kleiner Spalt entsteht.
– Ablösen: Schieben Sie vorsichtig ein Plastikplektrum an den Rändern entlang, um den Kleber abzulösen.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da dort empfindliche Verbindungskabel zum Bildschirm verlaufen.<br/>Auch am oberen Rand befinden sich empfindliche Face-ID-Komponenten.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Lehnen Sie den Bildschirm an etwas an, damit die Kabel nicht unter Spannung geraten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Schrauben Sie die Metallabdeckung über dem Batterieanschluss ab (meist Y-Schrauben) und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig mit einem Kunststoffwerkzeug vom Mainboard.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Lösen Sie alle Bildschirmkabel vorsichtig vom Motherboard.
– Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel, das zur Oberkante des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen

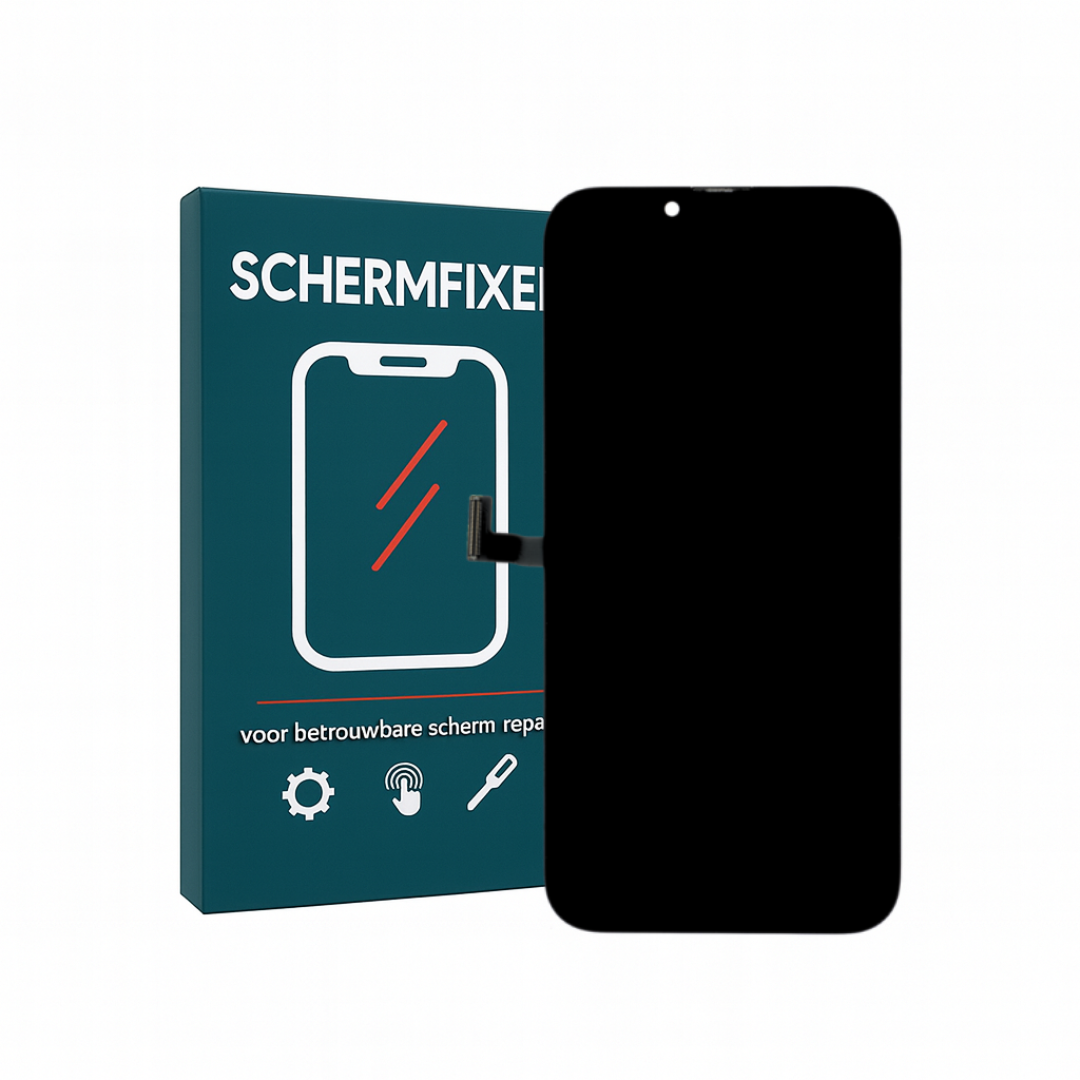

Neue Displays werden ohne Sensormodul geliefert. Du musst also den Ohrlautsprecher und das Face-ID-/Sensormodul umbauen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor und den Lichtsensor vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Face ID ist äußerst empfindlich. Eine Beschädigung dieses Moduls ist dauerhaft und kann nicht behoben werden. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Reinigen Sie den Rahmen und entfernen Sie alle alten Kleberückstände.

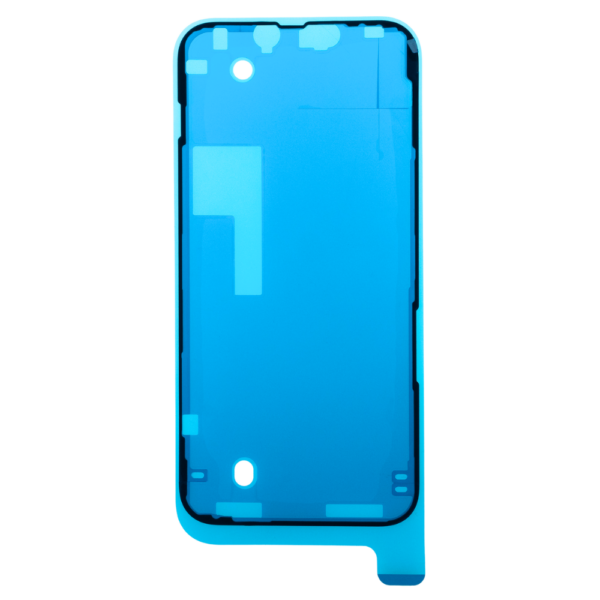

– Bringen Sie gegebenenfalls einen neuen, wasserfesten Rahmenaufkleber an.
– Schließen Sie die Bildschirmkabel und das versetzte Face ID-/Sensor-Modul an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss wieder an.
– Bringen Sie alle Metallabdeckungen wieder an ihrem Platz an.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Dies liegt meist daran, dass ein Anschluss nicht richtig einrastet – drücken Sie ihn vorsichtig noch einmal fest.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite fest.
|
