Anleitung – iPhone 12 mini: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr bei einem defekten Akku.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (außen)<br/>– Tri-Point-/Y-Schraubendreher (innen)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, zum Beispiel ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben an der Unterseite (neben dem Ladeanschluss).
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms vorsichtig mit einem Föhn, damit die wasserdichte Klebeschicht weicher wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf an der Unterseite des Bildschirms an und ziehen Sie vorsichtig nach oben, bis sich eine kleine Lücke bildet.
– Aufschneiden: Stecke ein Plastikplektrum langsam in die Öffnung und schneide den Kleber entlang der Ränder durch.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein – dort verlaufen die empfindlichen Flexkabel des Displays.<br/>Auch am oberen Rand befinden sich empfindliche Face-ID-Komponenten.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Lehnen Sie den Bildschirm an etwas an, damit die Kabel nicht unter Spannung geraten, und klappen Sie ihn niemals weiter als um 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Beginnen Sie immer damit, die Batterie abzuklemmen.
– Schrauben Sie die Metallplatte vom Batterieanschluss ab (meist Y-Schrauben) und entfernen Sie sie.
– Turn off the power: Unscrew the metal plate from the battery terminal (usually Y-shaped screws) and remove it.– Wip de batterijconnector voorzichtig los van het moederbord.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Carefully disconnect all display cables from the motherboard.
– Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel oben am Bildschirm).
Nun ist der Bildschirm vollständig vom Gehäuse entfernt.
————————————
Schritt 4: Teile übertragen

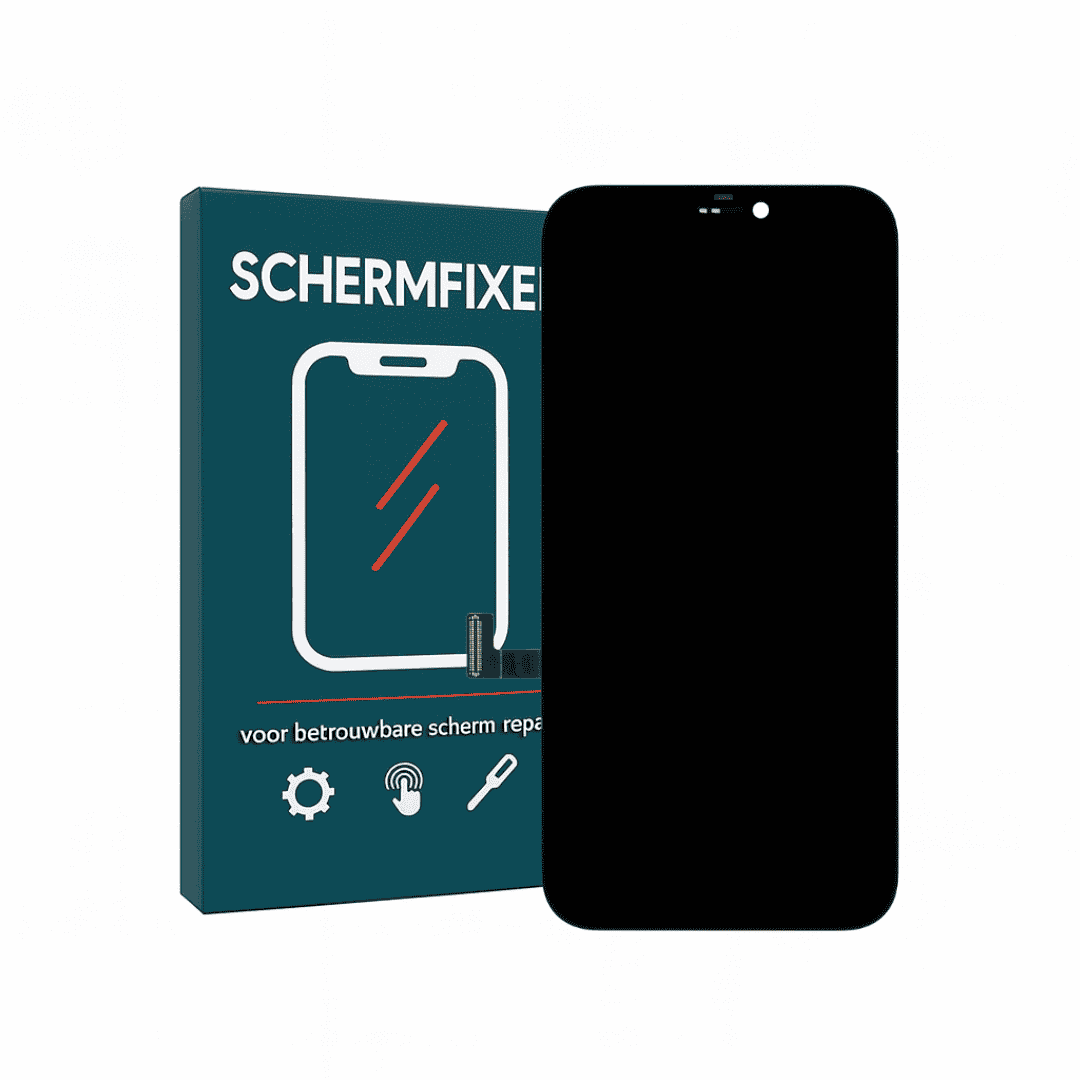

Neue Bildschirme werden in der Regel ohne Lautsprecher- und Sensormodul geliefert. Diese musst du also übertragen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie den Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor und die übrigen Sensoren vorsichtig.
– Setzen Sie das Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich und bei Beschädigung unwiederbringlich verloren. Gehen Sie daher äußerst vorsichtig vor.
————————————
Schritt 5: Montage
– Reinigen Sie den Rahmen und entfernen Sie alte Klebereste.
– Bringen Sie einen neuen wasserfesten Rahmenaufkleber an, sofern vorhanden.
– Schließen Sie alle Bildschirmkabel und das Sensormodul an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss an.
– Bringen Sie alle Metallabdeckungen wieder an.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Meistens sitzt ein Stecker nicht richtig – drücken Sie ihn vorsichtig fest.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnend am oberen Rand.
– Befestigen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite.
|
