Anleitung – iPhone 12 Pro Max: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr bei einem defekten Akku.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (außen)<br/>– Tri-Point-/Y-Schraubendreher (innen)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, zum Beispiel ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben an der Unterseite (neben dem Ladeanschluss) und entfernen Sie sie.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn, damit der wasserfeste Kleber weicher wird.
– Spalt bilden: Setzen Sie den Saugnapf auf den unteren Teil des Bildschirms und ziehen Sie ihn leicht nach oben, bis ein kleiner Spalt entsteht.
– Aufschneiden: Führen Sie ein Plastikplektrum entlang der Ränder, um den Kleber vorsichtig durchzuschneiden.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da sich dort die empfindlichen Flexkabel des Bildschirms befinden.<br/>Auch an der Oberseite befinden sich empfindliche Face-ID-Komponenten.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Lehnen Sie den Bildschirm schräg an etwas an, damit die Kabel nicht belastet werden. Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Beginnen Sie immer damit, den Batteriestecker zu lösen.
– Schrauben Sie die Metallabdeckplatte (meist mit Y-Schrauben) ab und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig mit einem Öffnungswerkzeug aus Kunststoff.
– Entfernen Sie anschließend die Abdeckung, die die Bildschirmanschlüsse verdeckt.
– Lösen Sie alle Bildschirmkabel vorsichtig.
– Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel, das zur Oberkante des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen

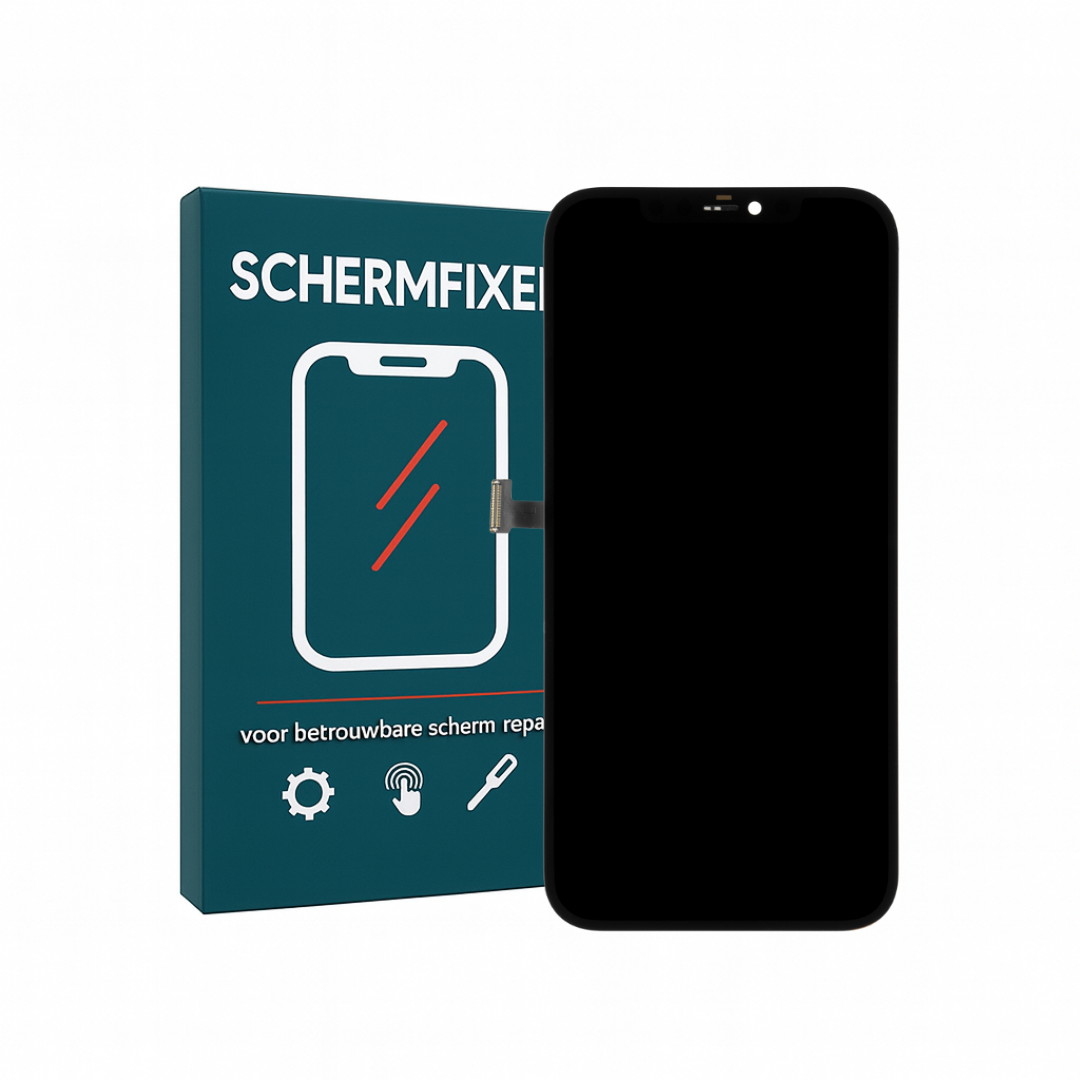

Neue Bildschirme werden „unbestückt“ geliefert, daher musst du das Ohrhörer- und das Sensormodul selbst einbauen.
– Schrauben Sie das Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie den Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon und die Sensoren vorsichtig.
– Setzen Sie das Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Das Face-ID-Modul ist sehr empfindlich und bei Beschädigung irreparabel. Gehen Sie präzise und vorsichtig vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

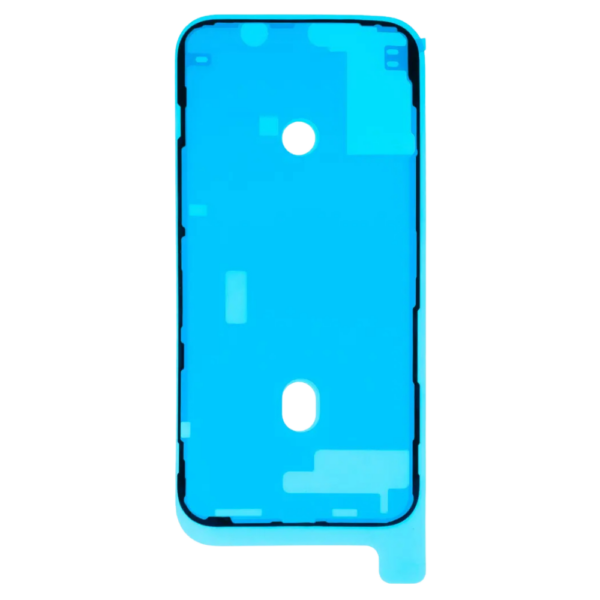

– Bringen Sie einen neuen wasserfesten Rahmenaufkleber an, sofern vorhanden.
– Schließen Sie die Bildschirmkabel und das Sensormodul des neuen Bildschirms an die Hauptplatine an.
– Schließen Sie die Batterie erst ganz zum Schluss wieder an.
– Schrauben Sie alle Metallabdeckungen wieder fest.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Meistens sitzt ein Stecker nicht richtig; drücken Sie ihn vorsichtig erneut fest.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
