Anleitung – iPhone 14 Pro Max: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem Ladeanschluss.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht, um den wasserfesten Kleber weicher zu machen.
– Eine Lücke schaffen: Setzen Sie den Saugnapf am unteren Rand des Bildschirms an und ziehen Sie vorsichtig nach oben, bis sich eine kleine Lücke bildet.
– Ablösen: Führen Sie ein Plastikplektrum entlang der Ränder, um den Kleber vorsichtig abzulösen.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da sich dort die empfindlichen Verbindungskabel des Bildschirms befinden.<br/>Auch an der Oberseite befinden sich Face-ID- und Sensormodule, die anfällig für Beschädigungen sind.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Stützen Sie den Bildschirm gegen etwas ab, damit die Kabel nicht unter Spannung geraten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf, um Kabelschäden zu vermeiden.
————————————
Schritt 3: Kabel lösen
– Strom abschalten: Schrauben Sie die Metallabdeckung, die den Batterieanschluss schützt, ab (meist Y-Schrauben) und entfernen Sie sie.
– Lösen Sie den Akkuanschluss vorsichtig mit einem Kunststoffwerkzeug.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Carefully disconnect all display cables from the motherboard.
– Trennen Sie abschließend den Stecker des Sensor-/Face-ID-Moduls (das Kabel, das zur Oberseite des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen
Neue Displays werden ohne Face-ID-/Ohrhörer-/Sensormodul geliefert.<br/>Du musst diese also vom alten Display übernehmen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, um eventuelle Klebereste zu lösen.
– Lösen Sie das Mikrofon, den Lichtsensor, den Näherungssensor und die übrigen Module vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich und bei Beschädigung dauerhaft unbrauchbar. Gehen Sie daher mit großer Sorgfalt vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

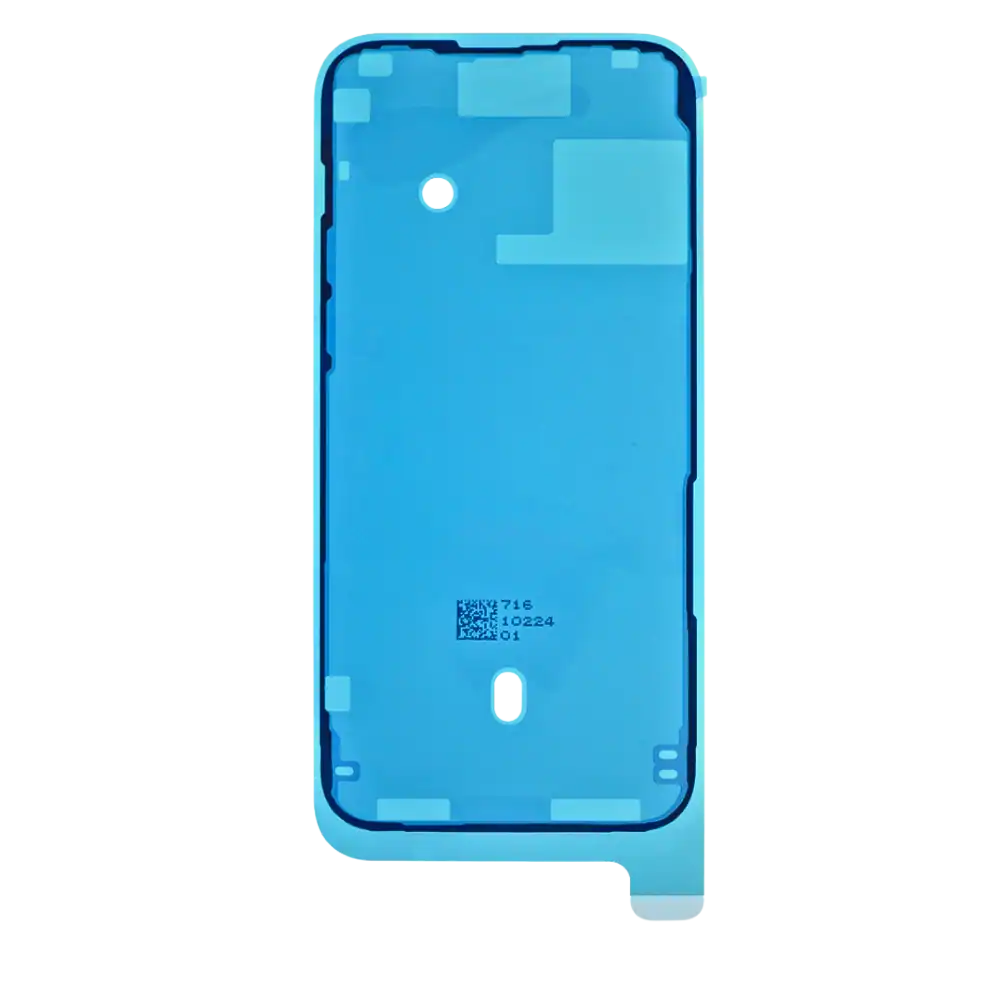

– Bringen Sie, falls vorhanden, einen neuen wasserfesten Rahmenaufkleber an.
– Schließen Sie die Bildschirmkabel und das Face ID-/Sensor-Modul an die Hauptplatine an.
– Schließen Sie anschließend als Letztes die Batterie an.
– Bringen Sie alle Metallabdeckungen wieder an ihren ursprünglichen Stellen an.
Testen:<br/>– Schalten Sie das Gerät ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Oft ist ein Anschluss nicht vollständig eingerastet – drücken Sie ihn vorsichtig noch einmal an.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
