Anleitung – iPhone 11 Pro Max: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert die Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, mit Ausnahme der Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitz-Schraubendreher (für das Innere)<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle (z. B. ein Föhn)
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden sternförmigen Schrauben an der Unterseite (neben der Ladeöffnung).
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht mit einem Föhn. Dadurch wird die wasserfeste Klebeschicht weicher.
– Eine Lücke schaffen: Setzen Sie den Saugnapf auf den Bildschirm und ziehen Sie vorsichtig daran, bis sich eine kleine Lücke zwischen Glas und Rahmen bildet.
– Aufschneiden: Stecken Sie vorsichtig ein Plastikplektrum in die Öffnung und führen Sie es entlang der Ränder, um den Kleber durchzuschneiden.
Wichtig: Stecken Sie das Plektrum auf der rechten Seite nicht zu tief hinein – dort befinden sich die empfindlichen Verbindungskabel.<br/>Dies gilt auch für den oberen Rand des Bildschirms im Bereich des Face-ID-Moduls.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der rechten Seite liegen sollte. Der Bildschirm klappt also nach rechts auf.<br/>Lehnen Sie den Bildschirm an etwas an, damit die Kabel nicht unter Spannung geraten, und klappen Sie ihn niemals weiter als 90° auf, um Schäden an den Kabeln zu vermeiden.
————————————
Schritt 3: Kabel lösen
Bevor Sie fortfahren, müssen Sie den Strom abschalten.
– Akku: Schrauben Sie die Abdeckplatte des Akkuanschlusses ab (meist Y-Schrauben) und entfernen Sie sie.<br/>Lösen Sie anschließend den Akkuanschluss vorsichtig mit einem Kunststoffwerkzeug von der Hauptplatine.
– Abschirmung: Schrauben Sie die Metallabdeckung über den Abschirmungsanschlüssen ab und entfernen Sie sie.<br/>Lösen Sie anschließend vorsichtig alle Abschirmungskabel vom Motherboard.
– Sensoren: Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel, das zur Oberkante des Bildschirms führt).
Jetzt ist der Bildschirm vollständig vom Gehäuse getrennt.
————————————
Schritt 4: Teile übertragen

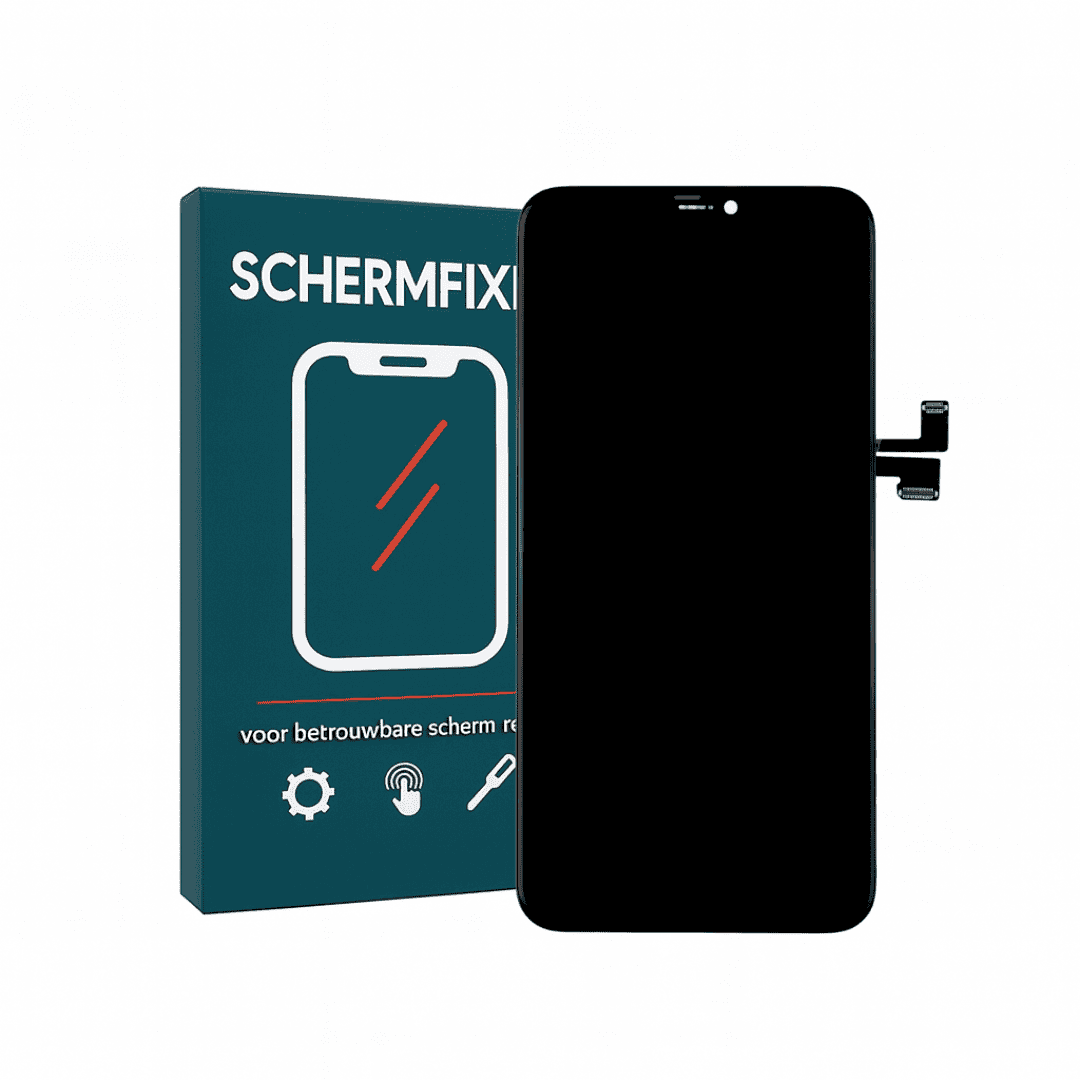

Neue Displays werden ohne Zubehör geliefert. Du musst den Ohrlautsprecher und das Sensor-/Face-ID-Modul vom alten Display auf das neue übertragen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie den Bereich bei Bedarf leicht, da Sensoren oft festgeklebt sind.
– Lösen Sie das Mikrofon und die Sensoren (wie z. B. den Licht- und Näherungssensor) vorsichtig.
– Setzen Sie das komplette Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich; Beschädigungen sind irreparabel. Gehen Sie daher ruhig und sorgfältig vor.
————————————
Schritt 5: Montage
– Entfernen Sie alle alten Klebereste vom Rahmen.
– Bringen Sie gegebenenfalls einen neuen, wasserfesten Rahmenaufkleber an.
– Schließen Sie die Kabel des neuen Bildschirms und des umgesetzten Sensormoduls wieder an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss wieder an.
– Schrauben Sie alle Metallabdeckungen wieder an ihren Platz.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob das neue Display ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Meistens sitzt ein Stecker dann nicht richtig fest. Drücken Sie ihn vorsichtig noch einmal fest an.
– Drücken Sie den Bildschirm anschließend vorsichtig zu, beginnen Sie dabei am oberen Rand. Sie hören ein leises „Klicken“, wenn der Bildschirm in den Rahmen einrastet.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
