Anleitung – iPhone 14 Plus: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem Ladeanschluss.
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht, damit der wasserfeste Kleber weich wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf an der Unterseite an und ziehen Sie vorsichtig nach oben, bis eine kleine Öffnung entsteht.
– Ablösen: Führen Sie ein Plastikplektrum an allen Kanten entlang, um den Kleber vorsichtig abzulösen.
Wichtig: Stecken Sie das Plektrum auf der rechten Seite nicht zu tief hinein, da dort die empfindlichen Verbindungskabel verlaufen.<br/>Auch im oberen Bereich befinden sich empfindliche Face-ID- und Sensormodule.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der rechten Seite liegen sollte.<br/>Der Bildschirm klappt also nach rechts auf.<br/>Stützen Sie den Bildschirm an etwas ab, damit die Kabel nicht unter Spannung geraten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Carefully disconnect all display cables from the motherboard.
– Trennen Sie abschließend den Stecker vom Sensor-/Face-ID-Modul (das nach oben verlaufende Kabel).
Nun ist der Bildschirm vollständig entfernt.
————————————
Schritt 4: Teile übertragen
Das neue Display wird ohne Face-ID-/Ohrhörer-/Sensormodul geliefert. Sie müssen dieses also selbst umbauen.
– Schrauben Sie das Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie den Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor, den Lichtsensor und die übrigen Komponenten vorsichtig.
– Setzen Sie dieses Modul auf den neuen Bildschirm und schrauben Sie es wieder fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich und bei Beschädigung irreparabel. Gehen Sie daher mit äußerster Sorgfalt vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

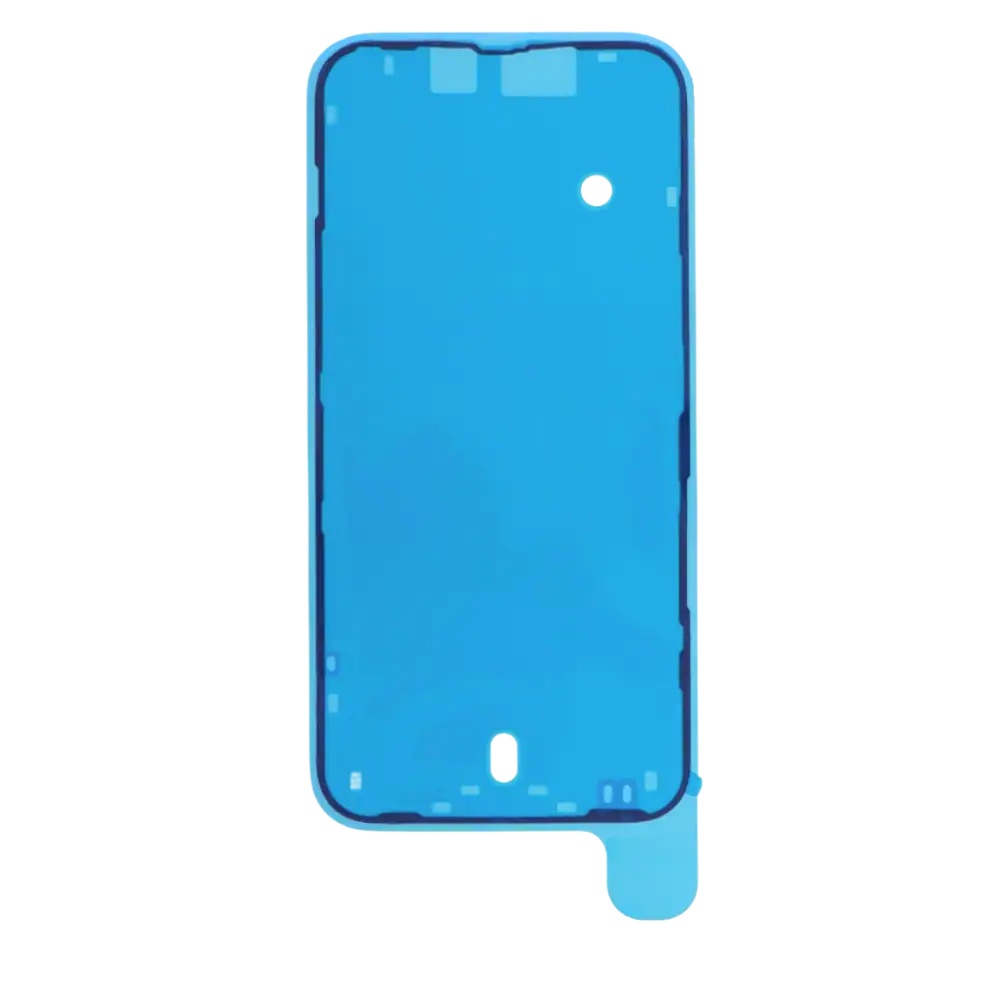

– Bringen Sie gegebenenfalls einen neuen, wasserfesten Rahmenaufkleber an.
– Schließen Sie alle Bildschirmkabel sowie das umgesteckte Sensormodul wieder an die Hauptplatine an.
– Schrauben Sie alle Metallschutzplatten wieder fest.
Testen:<br/>– Schalten Sie das iPhone ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Dann ist wahrscheinlich ein Stecker nicht richtig eingesteckt – stecken Sie ihn erneut ein.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite fest.
|
