Anleitung – iPhone 16e Bildschirmaustausch
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben neben dem USB-C-Anschluss.
– Kleber erweichen: Erwärmen Sie die Ränder des Displays leicht mit einem Fön, damit der wasserdichte Kleber weicher wird.
– Eine Lücke schaffen: Setzen Sie den Saugnapf an der Unterseite des Bildschirms an und ziehen Sie vorsichtig nach oben, bis sich eine kleine Lücke bildet.
– Ablösen: Schieben Sie vorsichtig ein Plastikplektrum an den Rändern entlang, um den Kleber abzulösen.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen de kwetsbare flexkabels van het scherm.
Ook aan de bovenkant zitten gevoelige Face ID-/sensorcomponenten.
– Aufklappen: Klappen Sie das Display wie ein Buch auf, mit dem „Rücken“ auf der linken Seite.
Das Display öffnet sich also nach links.
Lehnen Sie das Display gegen etwas an, damit die Kabel nicht belastet werden.
Klappen Sie es nie weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Strom trennen: Schrauben Sie die Metallabdeckung ab, die den Batterieanschluss schützt (meist Y-Schrauben), und entfernen Sie sie.
– Turn off the power: Unscrew the metal plate from the battery terminal (usually Y-shaped screws) and remove it.– Wip de batterijconnector voorzichtig los van het moederbord.
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Lösen Sie alle Bildschirmkabel vorsichtig.
– Lösen Sie anschließend den Anschluss des Sensor-/Face-ID-Moduls (das Kabel oben am Display).
Nun ist der Bildschirm vollständig vom Gehäuse entfernt.
————————————
Schritt 4: Teile übertragen

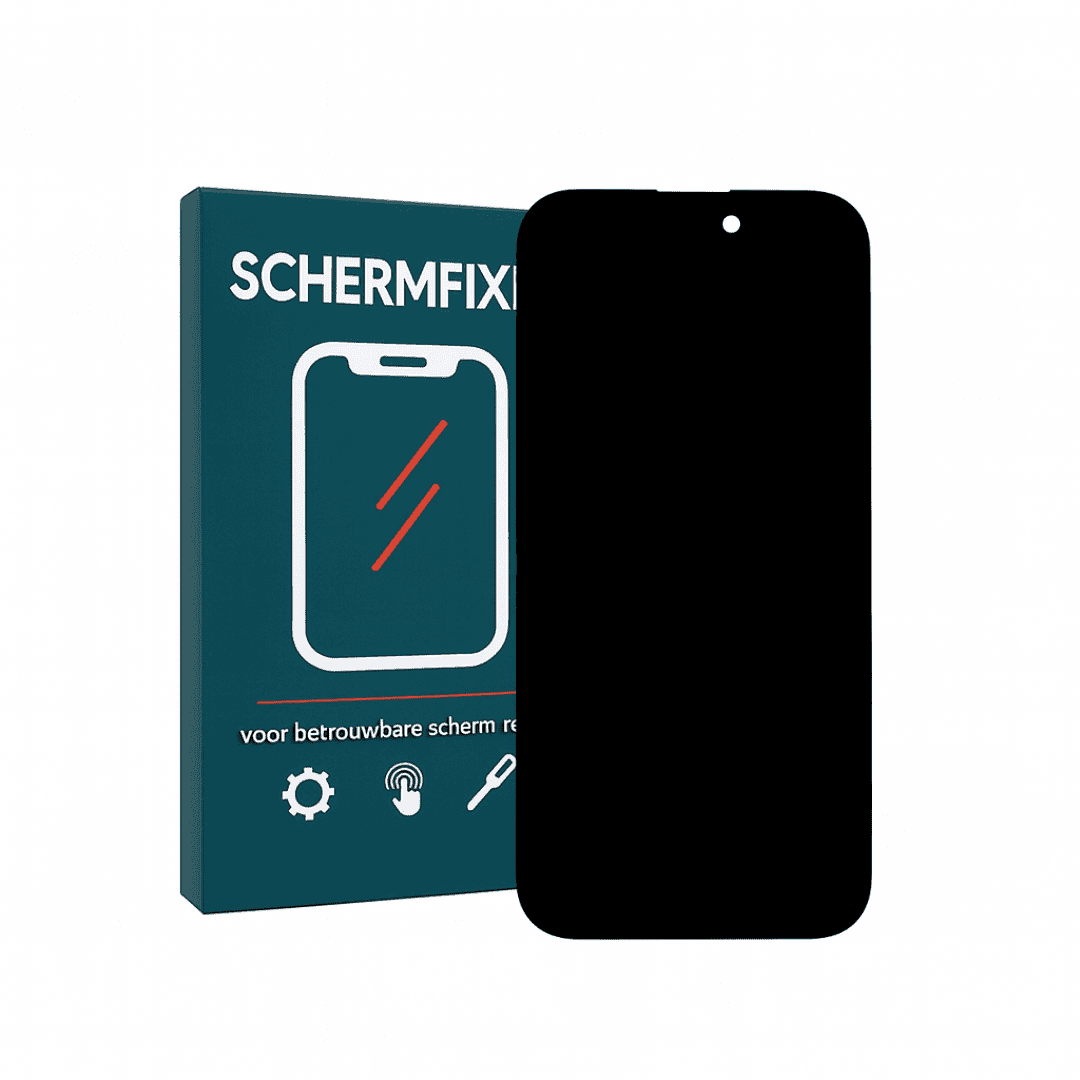

Das neue Display wird ohne Face-ID-/Hörmuschel-/Sensormodul geliefert, daher muss dieses übertragen werden.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie den Bereich bei Bedarf leicht, um eventuelle Kleberreste zu lösen.
– Lösen Sie vorsichtig das Mikrofon, den Näherungssensor, den Lichtsensor und die übrigen Komponenten.
– Setzen Sie das Modul sorgfältig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:
– Die Face-ID-Hardware ist extrem empfindlich und bei Beschädigung nicht reparierbar. Arbeiten Sie daher sehr sorgfältig.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

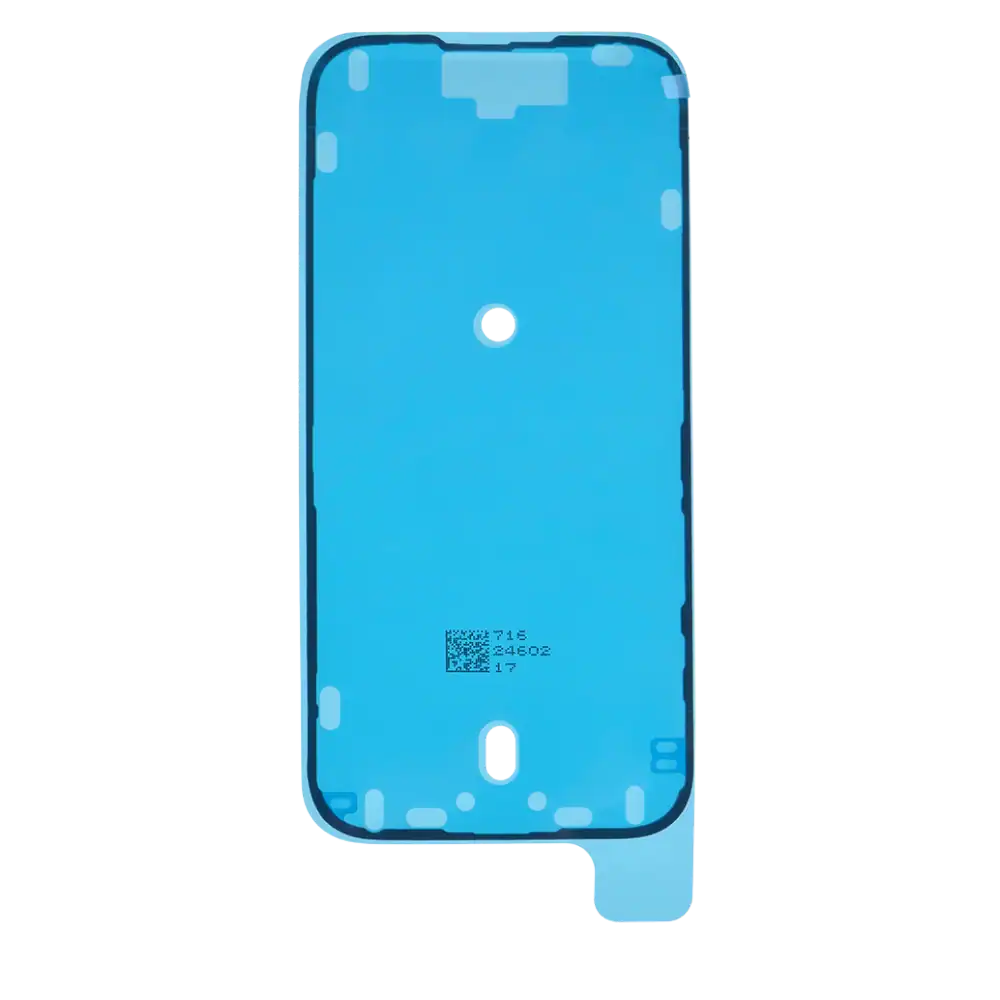

– Bringen Sie nach Möglichkeit einen neuen wasserdichten Rahmenaufkleber an.
– Schließen Sie die Bildschirmkabel und das Sensormodul an die Hauptplatine an.
– Schließen Sie die Batterie ganz zum Schluss an.
– Schrauben Sie alle Metallabdeckungen wieder an ihren Platz.
Testen:<br/>– Schalten Sie das Telefon ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm richtig funktioniert.<br/>– Funktioniert etwas nicht? Meist sitzt ein Anschluss nicht vollständig fest — drücken Sie ihn erneut an.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
