Anleitung – iPhone 16 Pro: Austausch des Displays
Schritt 1: Vorbereitung<br/>– Stellen Sie sicher, dass das Telefon vollständig ausgeschaltet ist.<br/>– Es ist sicherer, wenn der Akku fast leer ist (unter ±25 %). Dies verringert das Risiko von Schäden oder Brandgefahr im Falle einer Beschädigung des Akkus.
Benötigtes Werkzeug (im Budget- und Luxus-Reparaturset enthalten, außer Wärmequelle):<br/>– Pentalobe-Schraubendreher (für die Außenseite)<br/>– Tri-Point-/Y-Kopf-Schraubendreher (für das Innere)<br/>– Kreuzschlitzschraubendreher<br/>– Saugnapf<br/>– Kunststoff-Plektren / Öffnungswerkzeuge
Nicht im Lieferumfang enthalten:<br/>– Wärmequelle, z. B. ein Föhn
————————————
Schritt 2: Das Gerät öffnen
– Schrauben entfernen: Lösen Sie die beiden Pentalobe-Schrauben an der Unterseite (neben dem USB-C-Anschluss).
– Kleber aufweichen: Erwärmen Sie die Ränder des Bildschirms leicht, um den wasserfesten Kleber weicher zu machen.
– Eine Lücke schaffen: Setzen Sie den Saugnapf auf den unteren Teil des Bildschirms und ziehen Sie vorsichtig nach oben, bis sich eine kleine Lücke bildet.
– Aufschneiden: Führen Sie ein Plastikplektrum entlang der Ränder, um den Kleber vorsichtig durchzuschneiden.
Wichtig: Stecken Sie das Plektrum auf der linken Seite nicht zu tief hinein, da dort die empfindlichen Flexkabel verlaufen, die den Bildschirm mit der Hauptplatine verbinden.<br/>Auch am oberen Rand befinden sich empfindliche Face-ID-/Sensor-Komponenten.
– Aufklappen: Klappen Sie den Bildschirm wie ein Buch auf, wobei der „Rücken“ auf der linken Seite liegen sollte.<br/>Der Bildschirm klappt also nach links auf.<br/>Stützen Sie den Bildschirm an etwas an, um die Kabel nicht zu belasten.<br/>Klappen Sie den Bildschirm niemals weiter als 90° auf.
————————————
Schritt 3: Kabel lösen
– Entfernen Sie anschließend die Metallabdeckung, die die Bildschirmanschlüsse abdeckt.
– Lösen Sie alle Bildschirmkabel vorsichtig.
– Trennen Sie anschließend den Stecker vom Sensor-/Face-ID-Modul (das Kabel oben am Bildschirm).
Nun ist der Bildschirm vollständig vom Gehäuse entfernt.
————————————
Schritt 4: Teile übertragen

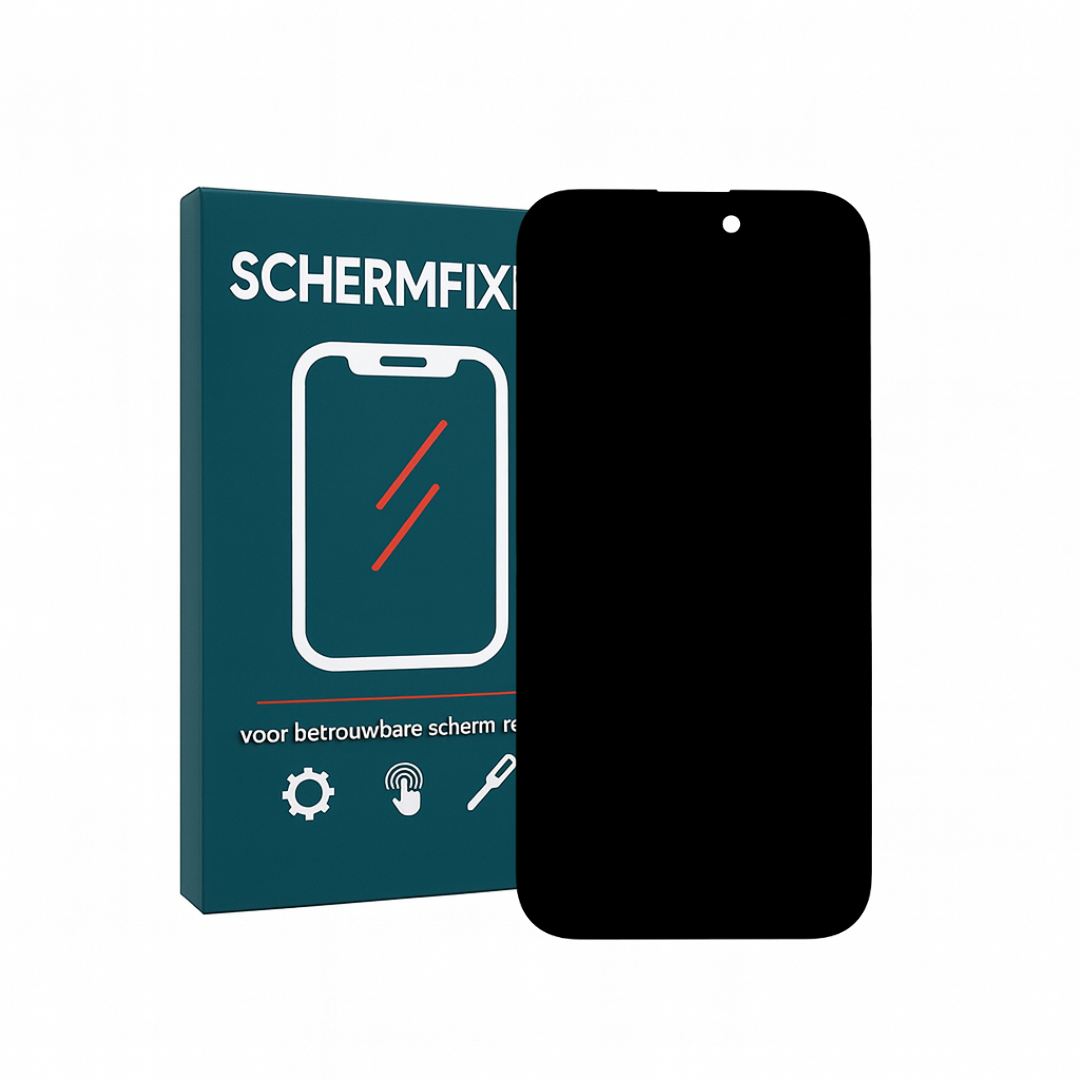

Das neue Display wird ohne Face-ID-/Ohrhörer-/Sensormodul geliefert. Sie müssen dieses also selbst umbauen.
– Schrauben Sie das gesamte Modul an der Oberseite des alten Bildschirms ab.
– Erwärmen Sie diesen Bereich bei Bedarf leicht, um den Klebstoff zu lösen.
– Lösen Sie das Mikrofon, den Näherungssensor und den Lichtsensor vorsichtig.
– Setzen Sie das komplette Modul vorsichtig auf den neuen Bildschirm und schrauben Sie es fest.
Wichtig:<br/>– Die Face ID-Hardware ist äußerst empfindlich und bei Beschädigung dauerhaft unbrauchbar. Gehen Sie daher äußerst sorgfältig vor.
————————————
Schritt 5: Montage
– Entfernen Sie alte Klebereste vom Rahmen.

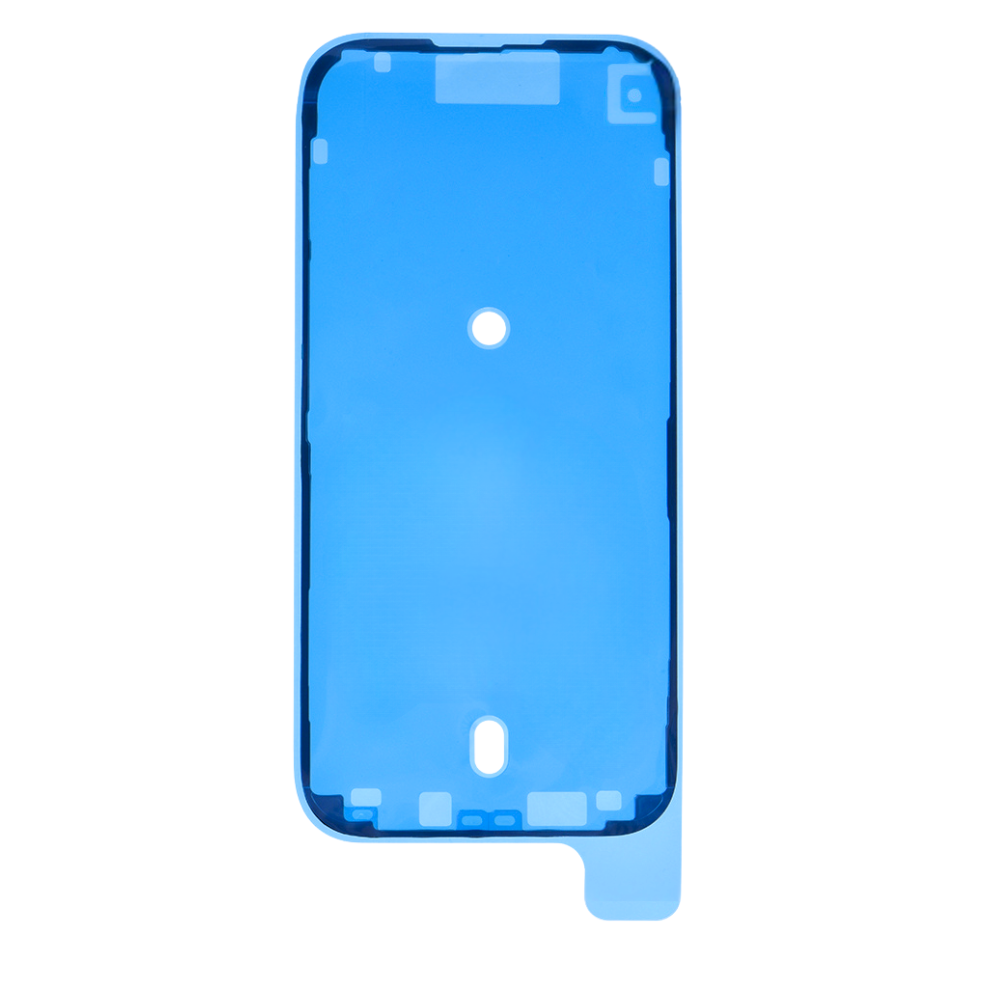

– Bringen Sie gegebenenfalls einen neuen, wasserfesten Rahmenaufkleber an.
– Schließen Sie die Bildschirmkabel und das Sensormodul wieder an die Hauptplatine an.
– Bringen Sie alle Metallschutzplatten wieder an.
Testen:<br/>– Schalten Sie das iPhone ein oder schließen Sie es an das Ladegerät an, um zu überprüfen, ob der Bildschirm ordnungsgemäß funktioniert.<br/>– Funktioniert etwas nicht? Dann ist meist ein Stecker nicht vollständig eingerastet – drücken Sie ihn vorsichtig erneut ein.
– Drücken Sie den Bildschirm vorsichtig zu, beginnend am oberen Rand.
– Ziehen Sie zum Schluss die beiden Pentalobe-Schrauben an der Unterseite wieder fest.
|
